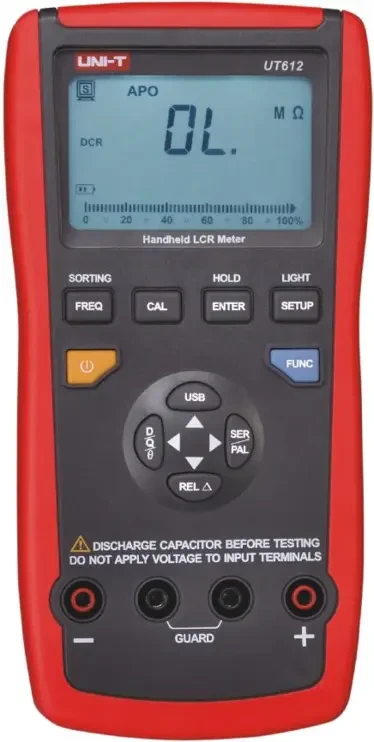

Component Testing Tools, UT612, Inductance Capacitance Resistance Meter
SKU: UT612
Out of stock
Availability: Out of Stock
Marketplace sellers
Submit a quote request to receive offers from sellers of this product.
Short Description
The UT612 LCR Meter is a professional digital component tester that precisely measures inductance, capacitance, and resistance.
It also measures DC resistance (DCR), quality factor (Q), dissipation factor (D), phase angle (θ), and equivalent series resistance (ESR).
With five test frequencies to choose from, automatic LCR identification, series/parallel measurement modes, USB connectivity, and comparison functions, the UT612 is ideal for manufacturing lines, component inspection, electronics maintenance, re
Buy currently uses Select Automation shop pricing and checkout.
Features:
Measures inductance, capacitance and resistance.
Measures DC resistance (DCR).
Measures quality factor (Q).
Measures dissipation factor (D).
Measures phase angle (θ).
Measures equivalent series resistance (ESR).
Five selectable test frequencies: 100 Hz, 120 Hz, 1 kHz, 10 kHz and 100 kHz.
Automatic LCR check and measurement.
Auto-ranging function.
Series and parallel measurement modes.
Real-time test frequency display.
Deviation ratio measurement.
Comparison function.
Calibration function.
Relative measurement mode.
Data hold function.
USB interface for PC data communication.
Stores up to 60,000 PC data records.
LCD backlight.
26-segment analogue bar graph.
Auto power-off function.
Low-battery indication.
Compact handheld design.
Suitable for production lines, component inspection and electronic maintenance.
Specifications:
Product Type: Digital LCR Meter / Inductance Capacitance Resistance Meter.
Inductance Measurement Range: 20 μH–2,000 H.
Inductance Accuracy: ± (0.5% + 5).
Capacitance Measurement Range: 200 pF–20 mF.
Capacitance Accuracy: ± (0.5% + 5).
Resistance Measurement Range: 20 Ω–200 MΩ.
Resistance Accuracy: ± (0.3% + 5).
Test Frequencies: 100 Hz / 120 Hz / 1 kHz / 10 kHz / 100 kHz.
Operating Voltage: 0.6 Vrms.
Test Parameters: L / C / R / DCR / Q / D / θ / ESR.
Display Count: 20,000.
D/Q Display Count: 2,000.
D/Q Resolution: 0.001.
Auto Range: Yes.
Test Frequency Real-Time Display: Yes.
Measurement Mode: Series / Parallel.
Auto Power-Off: Yes.
Low Battery Indication: Yes, ≤6.8 V.
Data Hold: Yes.
Relative Mode: Yes.
USB Interface: Yes.
PC Data Records: Up to 60,000.
LCD Backlight: Yes.
Analog Bar Graph: 26 segments.
Deviation Ratio Measurement: Yes.
Comparison Function: Yes.
Calibration Function: Yes.
Output Impedance: 120 Ω.
Auto LCR Check and Measurement: Yes.
Power Supply: 9 V battery (6F22) or USB.
Display Size: 40 × 63 mm.
Product Dimensions: 96 × 193 × 47 mm.
